Optyka geometryczna jest działem fizyki zajmującym się opisem rozchodzenia światła za pomocą promieni świetlnych. Pozwala wyjaśnić działanie luster, soczewek, okularów, aparatów fotograficznych, mikroskopów, teleskopów, peryskopów i wielu innych urządzeń optycznych. Dzięki jej prawom można przewidywać kierunek biegu światła, określać położenie oraz cechy obrazów, a także projektować układy służące do obserwacji bardzo małych albo niezwykle odległych obiektów.
Podstawowe zasady optyki geometrycznej są stosunkowo proste. Światło w jednorodnym ośrodku rozchodzi się po liniach prostych, odbija się od powierzchni zgodnie z prawem odbicia i zmienia kierunek podczas przechodzenia między ośrodkami o różnych właściwościach optycznych. Na tych trzech założeniach opiera się znaczna część szkolnej nauki o świetle.
Choć współczesna fizyka opisuje światło jako zjawisko o naturze falowej i kwantowej, model promienia świetlnego nadal pozostaje niezwykle użyteczny. W wielu sytuacjach pozwala wykonywać poprawne obliczenia bez analizowania fal elektromagnetycznych, długości fali czy pojedynczych fotonów. Optyka geometryczna jest zatem modelem uproszczonym, ale bardzo skutecznym, szczególnie wtedy, gdy rozmiary przeszkód oraz elementów optycznych są znacznie większe od długości fali światła.
Czym jest optyka geometryczna
Optyka geometryczna opisuje światło w postaci promieni, czyli umownych linii pokazujących kierunek jego rozchodzenia się. Promień świetlny nie jest fizyczną nicią biegnącą w przestrzeni. Jest narzędziem matematycznym i graficznym, dzięki któremu można przedstawiać tor światła oraz analizować jego zachowanie.
W jednorodnym i przezroczystym ośrodku promienie świetlne biegną po liniach prostych. Kiedy docierają do granicy dwóch ośrodków, mogą zostać odbite, załamane albo częściowo pochłonięte. W rzeczywistych sytuacjach zazwyczaj występuje kilka z tych zjawisk jednocześnie. Na przykład światło padające na szybę częściowo przechodzi przez szkło, częściowo odbija się od jego powierzchni, a niewielka część energii zostaje pochłonięta.
Optyka geometryczna koncentruje się przede wszystkim na kierunkach promieni i powstawaniu obrazów. Nie analizuje szczegółowo takich zjawisk jak dyfrakcja i interferencja, ponieważ wymagają one falowego opisu światła. Nie zajmuje się też bezpośrednio jego kwantową naturą. Mimo tych ograniczeń doskonale sprawdza się w analizie wielu codziennych oraz technicznych układów optycznych.
Dlaczego używa się promieni świetlnych
Wiązka światła ma określoną szerokość i składa się z ogromnej liczby fal elektromagnetycznych albo, w opisie kwantowym, fotonów. Analizowanie wszystkich elementów takiej wiązki byłoby zazwyczaj bardzo trudne i niepotrzebne. Zamiast tego wybiera się charakterystyczne kierunki jej rozchodzenia i przedstawia je jako promienie.
Promień wskazuje kierunek przenoszenia energii świetlnej. Rysując kilka odpowiednio dobranych promieni, można ustalić, gdzie powstanie obraz przedmiotu, czy będzie rzeczywisty, czy pozorny, a także czy okaże się powiększony, pomniejszony, prosty albo odwrócony.
Główne założenia optyki geometrycznej
Model optyki geometrycznej opiera się na kilku podstawowych zasadach. Najważniejsza z nich mówi, że w ośrodku jednorodnym światło rozchodzi się prostoliniowo. Kolejne dotyczą niezależności promieni oraz odwracalności biegu światła.
Zasada niezależności promieni oznacza, że przecinające się wiązki światła nie przeszkadzają sobie wzajemnie w dalszym rozchodzeniu. Promienie mogą przecinać się w jednym punkcie, a następnie kontynuować bieg w swoich pierwotnych kierunkach. Dzięki temu możliwe jest jednoczesne obserwowanie wielu przedmiotów oświetlonych przez różne źródła.
Zasada odwracalności biegu światła mówi natomiast, że światło może przebyć tę samą drogę w przeciwnym kierunku. Jeśli promień biegnący z punktu A do punktu B porusza się po określonym torze, to promień wysłany z punktu B w odpowiednim kierunku może dotrzeć do punktu A tą samą drogą.
Prostoliniowe rozchodzenie się światła
Prostoliniowe rozchodzenie się światła można łatwo zauważyć w codziennym życiu. W słoneczny dzień przedmioty tworzą cienie o wyraźnych krawędziach, ponieważ światło nie omija swobodnie nieprzezroczystych przeszkód. Promienie przechodzące przez niewielki otwór tworzą na ekranie odwrócony obraz, co wykorzystuje camera obscura.
Zasada prostoliniowego biegu promieni jest jednak przybliżeniem. Gdy światło napotyka bardzo małe otwory albo przeszkody o rozmiarach zbliżonych do długości fali, pojawia się dyfrakcja, czyli ugięcie fal. W takich warunkach sam model geometryczny przestaje wystarczać.
Światło w ujęciu fizycznym
Światło widzialne jest częścią promieniowania elektromagnetycznego. Ludzkie oko odbiera tylko niewielki fragment całego widma elektromagnetycznego, znajdujący się między podczerwienią a ultrafioletem. Poszczególnym długościom fali odpowiadają różne wrażenia barwne, od fioletu przez błękit, zieleń i żółć aż do czerwieni.
W próżni światło rozchodzi się z prędkością około 300 000 kilometrów na sekundę. W ośrodkach materialnych, takich jak woda czy szkło, jego prędkość jest mniejsza. Zmiana prędkości przy przechodzeniu z jednego ośrodka do drugiego prowadzi do załamania światła.
Optyka geometryczna nie analizuje szczegółowo elektromagnetycznej natury promieniowania. Warto jednak wiedzieć, że promień świetlny jest uproszczonym sposobem opisywania kierunku rozchodzenia się fali elektromagnetycznej.
Źródła światła
Źródłem światła jest obiekt emitujący promieniowanie widzialne. Może nim być Słońce, płomień, rozgrzane włókno żarówki, dioda LED, ekran telefonu albo lampa wyładowcza. Niektóre przedmioty widzimy nie dlatego, że same emitują światło, lecz dlatego, że odbijają promienie pochodzące z innych źródeł.
Źródła można podzielić na naturalne i sztuczne. Do naturalnych należą między innymi gwiazdy, błyskawice i organizmy bioluminescencyjne. Źródłami sztucznymi są urządzenia skonstruowane przez człowieka, takie jak lampy, lasery czy wyświetlacze.
W modelu geometrycznym mówi się również o źródłach punktowych i rozciągłych. Źródło punktowe traktuje się jako bardzo mały punkt wysyłający promienie we wszystkich kierunkach. Źródło rozciągłe składa się natomiast z wielu takich punktów.
Wiązka światła i jej rodzaje
Wiązka światła to zbiór promieni rozchodzących się w określonym obszarze. W zależności od wzajemnego układu promieni wyróżnia się wiązki równoległe, rozbieżne i zbieżne.
Wiązka równoległa składa się z promieni, które nie zbliżają się do siebie ani nie oddalają. Za w przybliżeniu równoległe można uznać promienie słoneczne docierające do niewielkiego obszaru powierzchni Ziemi, ponieważ Słońce znajduje się bardzo daleko.
Wiązka rozbieżna rozszerza się wraz z odległością od źródła. Tak zachowuje się światło pochodzące z niewielkiej żarówki albo punktowej diody. Wiązka zbieżna składa się z promieni zmierzających do wspólnego punktu. Można ją uzyskać za pomocą soczewki skupiającej lub zwierciadła wklęsłego.
Znaczenie wiązek w konstrukcjach optycznych
Rodzaj wiązki decyduje o działaniu elementu optycznego i sposobie powstawania obrazu. Soczewka może przekształcać wiązkę równoległą w zbieżną, a soczewka rozpraszająca sprawia, że promienie po przejściu przez nią oddalają się od siebie.
Analiza wiązek jest podstawą projektowania reflektorów, projektorów, aparatów, lunet i urządzeń laserowych. Odpowiedni układ soczewek oraz zwierciadeł pozwala kontrolować kierunek i szerokość strumienia światła.
Cień i półcień
Cień powstaje wtedy, gdy nieprzezroczysty przedmiot zatrzymuje promienie świetlne. Obszar znajdujący się za przeszkodą nie otrzymuje światła bezpośrednio ze źródła. Jego kształt i rozmiar zależą od położenia źródła, przeszkody oraz powierzchni, na którą pada cień.
Jeśli źródło jest punktowe, za przeszkodą powstaje wyraźny cień. Gdy źródło ma rozciągłe rozmiary, oprócz cienia pełnego pojawia się półcień. W półcieniu widoczna jest tylko część powierzchni źródła, dlatego dociera tam mniej światła niż do obszaru całkowicie oświetlonego.
Powstawanie cienia jest bezpośrednim dowodem na prostoliniowe rozchodzenie się światła. To samo zjawisko pomaga wyjaśnić przebieg zaćmień Słońca i Księżyca.
Zaćmienie Słońca
Zaćmienie Słońca następuje, gdy Księżyc znajduje się między Ziemią a Słońcem i rzuca cień na powierzchnię naszej planety. Obserwator znajdujący się w obszarze cienia widzi zaćmienie całkowite. W strefie półcienia obserwowane jest zaćmienie częściowe.
Choć Słońce jest znacznie większe od Księżyca, oba ciała mają na ziemskim niebie zbliżone rozmiary kątowe. Wynika to z ogromnej różnicy ich odległości od Ziemi. Dzięki temu tarcza Księżyca może okresowo zasłonić tarczę słoneczną.
Zaćmienie Księżyca
Zaćmienie Księżyca występuje wtedy, gdy Ziemia znajduje się między Słońcem a Księżycem, a jej cień pada na powierzchnię naturalnego satelity. Zjawisko może być całkowite, częściowe albo półcieniowe.
Podczas całkowitego zaćmienia Księżyc nie znika zupełnie. Część światła słonecznego zostaje załamana i rozproszona w ziemskiej atmosferze, docierając do jego powierzchni. Dominacja światła czerwonego nadaje tarczy charakterystyczną brunatnoczerwoną barwę.
Camera obscura
Camera obscura, czyli ciemnia optyczna, jest prostym urządzeniem pokazującym zasady prostoliniowego rozchodzenia światła. Składa się z zamkniętego pudełka lub pomieszczenia z niewielkim otworem w jednej ścianie. Na przeciwległej powierzchni powstaje odwrócony obraz sceny znajdującej się przed otworem.
Promienie wychodzące z górnej części przedmiotu przechodzą przez otwór i trafiają na dolną część ekranu. Promienie z dolnej części docierają natomiast do góry obrazu. W wyniku przecięcia promieni powstaje obraz odwrócony zarówno w pionie, jak i w poziomie.
Camera obscura odegrała ważną rolę w historii sztuki i fotografii. Pomagała artystom odwzorowywać perspektywę oraz proporcje obserwowanych obiektów. Stała się też jednym z poprzedników aparatu fotograficznego.
Wpływ wielkości otworu na obraz
Zmniejszenie otworu zwiększa ostrość obrazu, ponieważ do każdego punktu ekranu dociera węższy zakres promieni. Obraz staje się jednak ciemniejszy, gdyż do wnętrza wpada mniej światła.
Zbyt mały otwór również nie jest idealny. Przy bardzo niewielkich rozmiarach zaczyna ujawniać się dyfrakcja, która pogarsza ostrość. Pokazuje to granicę między opisem geometrycznym a falowym.
Odbicie światła
Odbicie światła zachodzi wtedy, gdy promień dociera do granicy ośrodka i wraca do przestrzeni, z której przybył. Kierunek odbicia zależy od kąta padania oraz ułożenia powierzchni.
Aby opisać odbicie, w punkcie padania promienia rysuje się normalną, czyli prostą prostopadłą do powierzchni. Kąt padania mierzy się między promieniem padającym a normalną. Kąt odbicia znajduje się między normalną a promieniem odbitym.
Prawo odbicia światła mówi, że kąt odbicia jest równy kątowi padania. Promień padający, promień odbity i normalna leżą ponadto w jednej płaszczyźnie.
Dlaczego kąty mierzy się względem normalnej
Częstym błędem jest mierzenie kąta padania względem powierzchni zwierciadła. W fizyce oba kąty mierzy się względem normalnej. Jeśli promień biegnie blisko powierzchni, jego kąt padania względem normalnej jest duży. Jeśli pada prawie prostopadle, kąt padania jest mały.
Przy padaniu dokładnie prostopadłym kąt padania wynosi zero. Promień odbity wraca wtedy po tej samej drodze.
Odbicie zwierciadlane i rozproszone
Odbicie zwierciadlane występuje na powierzchniach gładkich w porównaniu z długością fali światła. Promienie padające równolegle odbijają się w uporządkowanych kierunkach, dzięki czemu możliwe jest powstanie wyraźnego obrazu. Tak działa lustro, spokojna tafla wody albo wypolerowany metal.
Odbicie rozproszone zachodzi na powierzchniach nierównych. Każdy niewielki fragment może być ustawiony pod innym kątem, dlatego promienie zostają skierowane w różne strony. Prawo odbicia nadal jest spełnione lokalnie, ale cała wiązka ulega rozproszeniu.
To właśnie odbicie rozproszone sprawia, że można oglądać przedmiot z różnych kierunków. Kartka papieru, ściana czy ubranie rozpraszają padające światło, wysyłając jego część w stronę oczu obserwatora.
Matowe i błyszczące powierzchnie
Powierzchnia błyszcząca daje silne odbicie zwierciadlane, natomiast matowa rozprasza światło w szerokim zakresie kierunków. Ten sam materiał może wyglądać inaczej zależnie od sposobu wykończenia.
W fotografii i projektowaniu wnętrz wybór powierzchni wpływa na wygląd refleksów, kontrast i rozkład światła. Matowe ściany zapewniają bardziej równomierne oświetlenie, a błyszczące elementy tworzą intensywne odbicia.
Zwierciadło płaskie
Zwierciadło płaskie jest gładką powierzchnią odbijającą, której kształt można opisać płaszczyzną. Najbardziej znanym przykładem jest zwykłe lustro.
Obraz powstający w zwierciadle płaskim jest pozorny, prosty i tej samej wielkości co przedmiot. Znajduje się za powierzchnią lustra w takiej samej odległości, w jakiej przedmiot stoi przed nim. Obrazu pozornego nie można otrzymać na ekranie, ponieważ promienie świetlne w rzeczywistości nie zbiegają się w miejscu jego położenia.
Oko interpretuje promienie odbite tak, jakby biegły prostoliniowo zza lustra. Przedłużenia tych promieni przecinają się w punkcie odpowiadającym obrazowi.
Pozorne odwrócenie stron
Często mówi się, że lustro zamienia lewą stronę z prawą. Dokładniej zwierciadło odwraca kierunek prostopadły do swojej powierzchni, czyli przód i tył. Wrażenie zamiany stron wynika ze sposobu, w jaki porównujemy własne odbicie z inną osobą stojącą naprzeciwko.
Gdy podnosimy prawą rękę, obraz także podnosi rękę znajdującą się po prawej stronie przestrzeni. Jednak patrząca na nas osoba musiałaby podnieść swoją lewą rękę, aby gest wyglądał symetrycznie.
Minimalna wysokość lustra
Aby zobaczyć w lustrze całą sylwetkę, wystarczy zwierciadło o wysokości równej połowie wzrostu obserwatora. Wynika to z prawa odbicia. Górna krawędź lustra musi znajdować się w połowie odległości między oczami a czubkiem głowy, a dolna w połowie odległości między oczami a stopami.
Wymagana wysokość lustra nie zależy od odległości obserwatora od jego powierzchni. Odsunięcie się nie sprawia, że potrzebne jest mniejsze zwierciadło.
Zwierciadła kuliste
Zwierciadła kuliste są fragmentami powierzchni kuli. Dzielą się na wklęsłe i wypukłe. W zwierciadle wklęsłym powierzchnia odbijająca znajduje się po wewnętrznej stronie kuli, natomiast w wypukłym po stronie zewnętrznej.
Do opisu zwierciadła kulistego używa się kilku ważnych pojęć. Środek krzywizny odpowiada środkowi kuli, której fragmentem jest zwierciadło. Promień krzywizny oznacza odległość od środka krzywizny do powierzchni. Oś główna przechodzi przez środek zwierciadła i środek krzywizny.
Ognisko jest punktem, w którym po odbiciu zbiegają się promienie biegnące wcześniej równolegle do osi głównej albo z którego pozornie wychodzą. Dla zwierciadła sferycznego o małej aperturze ogniskowa stanowi w przybliżeniu połowę promienia krzywizny.
Zwierciadło wklęsłe
Zwierciadło wklęsłe ma właściwości skupiające. Promienie biegnące równolegle do osi głównej po odbiciu zbiegają się w ognisku. Dlatego jest nazywane zwierciadłem skupiającym.
Cechy obrazu tworzonego przez zwierciadło wklęsłe zależą od położenia przedmiotu względem ogniska i środka krzywizny. Obraz może być rzeczywisty lub pozorny, odwrócony albo prosty, powiększony, pomniejszony lub tej samej wielkości.
Jeśli przedmiot znajduje się daleko od zwierciadła, obraz powstaje w pobliżu ogniska i jest rzeczywisty, odwrócony oraz pomniejszony. Gdy przedmiot zbliża się do ogniska od strony zewnętrznej, obraz oddala się i rośnie. Po ustawieniu przedmiotu między ogniskiem a zwierciadłem powstaje obraz pozorny, prosty i powiększony.
Zastosowania zwierciadeł wklęsłych
Zwierciadła wklęsłe stosuje się między innymi w:
- teleskopach zwierciadlanych;
- reflektorach i lampach;
- lusterkach kosmetycznych;
- urządzeniach dentystycznych;
- koncentratorach energii słonecznej.
W reflektorze źródło umieszcza się w pobliżu ogniska. Po odbiciu promienie tworzą prawie równoległą wiązkę. W lusterku kosmetycznym twarz znajduje się bliżej niż ognisko, dzięki czemu widoczny jest powiększony i prosty obraz pozorny.
Zwierciadło wypukłe
Zwierciadło wypukłe rozprasza promienie. Wiązka równoległa po odbiciu staje się rozbieżna, a jej przedłużenia spotykają się w pozornym ognisku za powierzchnią zwierciadła.
Obraz w zwierciadle wypukłym jest zawsze pozorny, prosty i pomniejszony, niezależnie od położenia przedmiotu. Dzięki pomniejszeniu zwierciadło zapewnia szerokie pole widzenia.
Z tego powodu zwierciadła wypukłe stosuje się w lusterkach samochodowych, lustrach drogowych, sklepach, magazynach i na skrzyżowaniach o ograniczonej widoczności. Pozwalają obserwować większy obszar, choć utrudniają precyzyjną ocenę odległości.
Dlaczego przedmioty wydają się dalsze
Pomniejszony obraz zajmuje mniejszy kąt widzenia, dlatego mózg może interpretować obiekt jako bardziej oddalony. Z tego powodu na lusterkach bocznych pojazdów bywają umieszczane ostrzeżenia, że widoczne obiekty znajdują się bliżej, niż się wydaje.
Szerokie pole widzenia zwiększa bezpieczeństwo, ale wymaga przyzwyczajenia do zmienionej oceny rozmiaru i odległości.
Konstrukcja obrazów w zwierciadłach
Do graficznego wyznaczania obrazu wykorzystuje się promienie charakterystyczne. Nie trzeba rysować wszystkich promieni wysyłanych przez przedmiot. Wystarczą zazwyczaj dwa poprawnie poprowadzone promienie wychodzące z jednego punktu.
Dla zwierciadła wklęsłego szczególnie przydatne są następujące reguły:
- promień równoległy do osi po odbiciu przechodzi przez ognisko;
- promień biegnący przez ognisko odbija się równolegle do osi;
- promień skierowany do środka krzywizny wraca po tej samej drodze.
Punkt przecięcia promieni odbitych wskazuje położenie obrazu rzeczywistego. Jeśli promienie po odbiciu są rozbieżne, przedłuża się je za zwierciadło. Punkt przecięcia przedłużeń wyznacza obraz pozorny.
Obraz rzeczywisty i pozorny
Obraz rzeczywisty powstaje w miejscu faktycznego przecięcia promieni świetlnych. Można go otrzymać na ekranie, kliszy, matrycy aparatu albo siatkówce oka.
Obraz pozorny powstaje w miejscu przecięcia przedłużeń promieni. Światło nie przechodzi rzeczywiście przez punkt obrazu, dlatego nie można go wyświetlić na ekranie. Można go jednak zobaczyć, patrząc w odpowiednim kierunku.
Równanie zwierciadła
Położenie obrazu w zwierciadle sferycznym można opisać równaniem łączącym ogniskową, odległość przedmiotu i odległość obrazu. W szkolnych zadaniach stosuje się konwencję znaków, która pozwala odróżniać obrazy rzeczywiste od pozornych oraz zwierciadła skupiające od rozpraszających.
Samo podstawienie liczb do wzoru nie wystarcza. Trzeba najpierw ustalić, jakie wielkości są znane, jaka konwencja znaków obowiązuje oraz czy uzyskany wynik ma sens fizyczny. Wynik ujemny może wskazywać na obraz pozorny, zależnie od przyjętej konwencji.
W obliczeniach wykorzystuje się również powiększenie, określające stosunek wysokości obrazu do wysokości przedmiotu. Powiększenie można powiązać z odległościami obrazu i przedmiotu.
Znaczenie interpretacji wyniku
Jeśli obliczenia wskazują obraz rzeczywisty, powinien znajdować się po stronie, po której biegną rzeczywiste promienie odbite. Można go uzyskać na ekranie. Obraz pozorny będzie natomiast widoczny jedynie podczas obserwacji zwierciadła.
Znak powiększenia może informować o orientacji obrazu. W zależności od konwencji wartość ujemna oznacza zwykle obraz odwrócony, a dodatnia prosty. Wartość bezwzględna większa od jedności wskazuje powiększenie.
Załamanie światła
Załamanie światła zachodzi przy przejściu promienia z jednego przezroczystego ośrodka do drugiego, jeśli zmienia się prędkość jego rozchodzenia. Promień może zmienić kierunek na granicy powietrza i wody, powietrza i szkła albo dwóch rodzajów szkła.
Jeśli światło przechodzi do ośrodka, w którym porusza się wolniej, promień zwykle załamuje się w stronę normalnej. Gdy przechodzi do ośrodka, w którym prędkość jest większa, odchyla się od normalnej.
Przy padaniu prostopadłym kierunek promienia się nie zmienia, choć zmienia się prędkość oraz długość fali światła. Załamanie zależy od właściwości obu ośrodków i kąta padania.
Pozorna głębokość
Załamanie światła sprawia, że przedmioty zanurzone w wodzie wydają się położone płycej, niż są w rzeczywistości. Promienie wychodzące z przedmiotu odchylają się od normalnej przy przejściu z wody do powietrza. Oko przedłuża je po liniach prostych, umieszczając pozorny obraz bliżej powierzchni.
Dlatego dno basenu wydaje się płytsze, a zanurzona część łyżki wygląda jak przesunięta lub złamana. Nie jest to błąd oka, lecz skutek sposobu, w jaki układ wzrokowy interpretuje dochodzące promienie.
Współczynnik załamania światła
Współczynnik załamania opisuje, jak bardzo prędkość światła w danym ośrodku jest mniejsza niż w próżni. Im większa wartość współczynnika, tym wolniej światło porusza się w materiale.
Współczynnik załamania zależy od rodzaju substancji, temperatury oraz długości fali. Dlatego różne barwy światła mogą załamywać się pod nieco innymi kątami. Zjawisko to prowadzi do rozszczepienia światła białego.
Nie należy utożsamiać większego współczynnika załamania z większą gęstością mechaniczną. Określenie „ośrodek optycznie gęstszy” odnosi się do właściwości optycznych, a nie bezpośrednio do masy czy ciężaru substancji.
Prawo Snelliusa
Zależność między kątem padania, kątem załamania i współczynnikami załamania obu ośrodków opisuje prawo Snelliusa. Pozwala ono obliczyć kierunek promienia po przejściu przez granicę.
W praktyce prawo to wykorzystuje się podczas projektowania soczewek, pryzmatów, światłowodów i innych układów optycznych. Jest jednym z najważniejszych praw, na których opiera się optyka geometryczna.
Całkowite wewnętrzne odbicie
Całkowite wewnętrzne odbicie może wystąpić, gdy światło przechodzi z ośrodka o większym współczynniku załamania do ośrodka o mniejszym współczynniku. Jeśli kąt padania przekroczy wartość graniczną, promień nie przechodzi do drugiego ośrodka, lecz zostaje całkowicie odbity.
Przy kącie granicznym promień załamany biegnie wzdłuż powierzchni granicznej. Dla większych kątów załamanie w zwykłym sensie nie zachodzi, a energia światła pozostaje niemal całkowicie w pierwszym ośrodku.
Całkowite wewnętrzne odbicie ma ogromne znaczenie techniczne. Jest podstawą działania światłowodów, części pryzmatów, niektórych urządzeń medycznych oraz systemów telekomunikacyjnych.
Światłowody
Światłowód jest cienkim włóknem wykonanym z przezroczystego materiału. Składa się z rdzenia i otaczającego go płaszcza o mniejszym współczynniku załamania. Promienie biegnące pod odpowiednim kątem odbijają się wielokrotnie od granicy rdzenia, pozostając wewnątrz włókna.
Dzięki temu światło może być przesyłane na duże odległości z niewielkimi stratami. Światłowody wykorzystuje się w telekomunikacji, internecie, medycynie, czujnikach i systemach oświetleniowych.
Optyka geometryczna pozwala w prosty sposób wyjaśnić prowadzenie promieni w światłowodzie, choć dokładna analiza wymaga także teorii falowej.
Pryzmat optyczny
Pryzmat jest przezroczystym elementem ograniczonym płaskimi powierzchniami, które nie są do siebie równoległe. Przechodzący przez niego promień ulega załamaniu przy wejściu i wyjściu, co prowadzi do zmiany kierunku całej wiązki.
Pryzmat może służyć do odchylania promieni, obracania obrazów i rozszczepiania światła białego. W urządzeniach optycznych odpowiednio ukształtowane pryzmaty mogą zastępować lustra. Całkowite wewnętrzne odbicie zapewnia bardzo skuteczną zmianę kierunku światła.
Rozszczepienie światła białego
Światło białe zawiera wiele długości fal. Współczynnik załamania materiału nie jest dla nich identyczny, dlatego poszczególne barwy zmieniają kierunek pod różnymi kątami. Fiolet jest zwykle odchylany silniej niż czerwień.
Po przejściu przez pryzmat światło białe może utworzyć widmo barw. Zjawisko to nazywa się dyspersją. Pokazuje ono, że białe światło nie jest jednorodne, lecz stanowi mieszaninę promieniowania o różnych długościach fal.
Tęcza a optyka geometryczna
Tęcza powstaje w wyniku załamania, rozszczepienia i wewnętrznego odbicia światła słonecznego w kroplach wody. Promień wchodzący do kropli zmienia kierunek i rozdziela się na barwy. Następnie odbija się od wewnętrznej powierzchni kropli i ponownie załamuje przy wyjściu.
Każda kropla wysyła w stronę obserwatora tylko wybrane barwy pod określonymi kątami. Tęcza nie znajduje się więc w jednym konkretnym miejscu w przestrzeni. Jej położenie zależy od obserwatora, kierunku światła słonecznego i rozmieszczenia kropli.
Tęcza główna i wtórna
W tęczy głównej światło ulega jednemu wewnętrznemu odbiciu. Czerwień znajduje się po zewnętrznej stronie łuku, a fiolet po wewnętrznej.
Tęcza wtórna powstaje po dwóch odbiciach wewnątrz kropli. Jest słabsza, ma większy promień kątowy i odwrotną kolejność barw. Pomiędzy obydwoma łukami może występować ciemniejszy pas, ponieważ z tego zakresu kątów dociera mniej światła.
Płytka równoległościenna
Płytka równoległościenna jest przezroczystym elementem o dwóch równoległych powierzchniach. Promień padający pod kątem załamuje się przy wejściu, a następnie ponownie przy wyjściu.
Po opuszczeniu płytki promień jest równoległy do promienia padającego, ale przesunięty względem niego. Wielkość przesunięcia zależy od grubości płytki, kąta padania i współczynnika załamania materiału.
Zjawisko to ma znaczenie w szybach, filtrach, osłonach optycznych i precyzyjnych układach pomiarowych. Nawet jeśli kierunek końcowy się nie zmienia, przesunięcie wiązki może wpływać na działanie urządzenia.
Soczewki
Soczewka jest przezroczystym elementem ograniczonym dwiema powierzchniami, z których przynajmniej jedna jest zakrzywiona. W najprostszym ujęciu wyróżnia się soczewki skupiające i rozpraszające.
Soczewka skupiająca jest grubsza w środku niż przy brzegach. Promienie równoległe do osi głównej po przejściu przez nią zbiegają się w ognisku. Soczewka rozpraszająca jest cieńsza w środku, a po przejściu przez nią promienie oddalają się od siebie tak, jakby wychodziły z pozornego ogniska.
W rzeczywistości działanie soczewki wynika z dwukrotnego załamania światła: na pierwszej i drugiej powierzchni. Kształt obu granic sprawia, że różne części wiązki zostają odchylone w odpowiedni sposób.
Soczewki cienkie
W podstawowych zadaniach soczewkę traktuje się jako cienką. Zakłada się wtedy, że jej grubość jest niewielka w porównaniu z ogniskową i odległościami przedmiotu oraz obrazu.
Model cienkiej soczewki upraszcza rysunki oraz obliczenia. Promienie przedstawia się tak, jakby załamanie zachodziło w jednej płaszczyźnie przechodzącej przez środek optyczny.
W precyzyjnych układach rzeczywistych trzeba uwzględniać grubość elementu, krzywizny powierzchni, rodzaj szkła oraz występowanie wad optycznych.
Soczewka skupiająca
Soczewka skupiająca zmienia wiązkę równoległą w zbieżną. Punkt przecięcia promieni po przejściu przez soczewkę nazywa się ogniskiem rzeczywistym. Soczewka ma dwa ogniska, po jednym z każdej strony, ponieważ bieg światła jest odwracalny.
Rodzaj obrazu zależy od położenia przedmiotu względem ogniska i podwójnej ogniskowej. Przy bardzo dużej odległości obraz powstaje w pobliżu ogniska. Jeśli przedmiot znajduje się dalej niż podwójna ogniskowa, obraz jest rzeczywisty, odwrócony i pomniejszony.
Gdy przedmiot znajduje się między podwójną ogniskową a ogniskiem, powstaje obraz rzeczywisty, odwrócony i powiększony. Umieszczenie przedmiotu bliżej soczewki niż ognisko daje obraz pozorny, prosty i powiększony. To właśnie zasada działania lupy.
Promienie charakterystyczne soczewki skupiającej
Do konstrukcji obrazu wykorzystuje się trzy główne promienie:
- promień równoległy do osi po przejściu przez soczewkę biegnie przez ognisko;
- promień przechodzący przez ognisko wychodzi równolegle do osi;
- promień przechodzący przez środek optyczny nie zmienia istotnie kierunku.
Do wyznaczenia obrazu wystarczą dwa promienie. Trzeci może służyć jako kontrola poprawności konstrukcji.
Soczewka rozpraszająca
Soczewka rozpraszająca przekształca wiązkę równoległą w rozbieżną. Przedłużenia promieni po przejściu przez soczewkę przecinają się w pozornym ognisku po stronie przedmiotu.
Dla rzeczywistego przedmiotu soczewka rozpraszająca tworzy zawsze obraz pozorny, prosty i pomniejszony. Obraz znajduje się między soczewką a jej ogniskiem.
Soczewki rozpraszające stosuje się między innymi w okularach korygujących krótkowzroczność, wizjerach drzwiowych i rozbudowanych układach optycznych. Choć same nie tworzą rzeczywistego obrazu zwykłego przedmiotu, w połączeniu z innymi elementami mogą pełnić różne funkcje.
Promienie charakterystyczne soczewki rozpraszającej
Promień równoległy do osi po przejściu przez soczewkę rozchodzi się tak, jakby wychodził z ogniska po stronie przedmiotu. Promień skierowany w stronę ogniska po przeciwnej stronie wychodzi równolegle do osi. Promień przechodzący przez środek optyczny biegnie w przybliżeniu bez zmiany kierunku.
Ponieważ promienie za soczewką są rozbieżne, należy przedłużyć je wstecz. Punkt przecięcia przedłużeń wskazuje położenie obrazu pozornego.
Równanie soczewki
Równanie cienkiej soczewki łączy ogniskową z odległością przedmiotu i odległością obrazu. Jest podobne do równania zwierciadła sferycznego. Pozwala obliczyć położenie obrazu, jeśli znane są pozostałe wielkości.
Istotną rolę odgrywa konwencja znaków. Ogniskowa soczewki skupiającej ma zwykle znak dodatni, a rozpraszającej ujemny. Znak odległości obrazu zależy od tego, czy obraz jest rzeczywisty, czy pozorny.
Obliczenia powinny być uzupełnione interpretacją. Sam wynik liczbowy nie mówi wszystkiego. Trzeba ustalić, po której stronie soczewki znajduje się obraz, czy można uzyskać go na ekranie i jaka jest jego orientacja.
Powiększenie obrazu
Powiększenie liniowe jest stosunkiem wysokości obrazu do wysokości przedmiotu. Można je również wyrazić za pomocą odległości obrazu i przedmiotu, z uwzględnieniem odpowiednich znaków.
Wartość bezwzględna większa od jedności oznacza obraz powiększony. Wartość mniejsza od jedności wskazuje pomniejszenie. Znak powiększenia informuje o tym, czy obraz jest prosty, czy odwrócony.
Zdolność skupiająca soczewki
Zdolność skupiająca określa siłę działania soczewki. Jest odwrotnością ogniskowej wyrażonej w metrach. Jednostką zdolności skupiającej jest dioptria.
Soczewka o krótszej ogniskowej silniej zmienia kierunek promieni, dlatego ma większą wartość zdolności skupiającej. Soczewki skupiające mają dodatnią liczbę dioptrii, a rozpraszające ujemną.
Pojęcie to jest powszechnie wykorzystywane w okulistyce. Moc okularów podaje się właśnie w dioptriach. Nie oznacza ona jednak bezpośrednio stopnia wady wzroku, ponieważ dobór korekcji zależy również od budowy oka i warunków pomiaru.
Soczewki stykające się
Dla cienkich soczewek umieszczonych bardzo blisko siebie ich zdolności skupiające można w przybliżeniu dodawać. Pozwala to budować układy o określonej mocy.
W rzeczywistych obiektywach soczewki są często oddzielone pewnymi odległościami, a ich powierzchnie mają różne krzywizny. Dokładna analiza jest wtedy bardziej złożona, ale podstawowa idea składania elementów pozostaje ważna.
Oko jako układ optyczny
Ludzkie oko jest naturalnym układem optycznym, którego zadaniem jest tworzenie ostrego obrazu na siatkówce. Światło przechodzi przez rogówkę, ciecz wodnistą, źrenicę, soczewkę i ciało szkliste, zanim dotrze do komórek światłoczułych.
Największą część zdolności skupiającej oka zapewnia rogówka. Soczewka umożliwia natomiast regulację ostrości poprzez zmianę kształtu. Proces ten nazywa się akomodacją.
Na siatkówce powstaje obraz rzeczywisty, odwrócony i pomniejszony. Mózg przetwarza sygnały nerwowe oraz łączy informacje z obu oczu, tworząc spójne wrażenie przestrzeni.
Akomodacja oka
Akomodacja polega na zmianie krzywizny soczewki ocznej. Podczas obserwowania bliskich przedmiotów soczewka staje się bardziej wypukła i zwiększa zdolność skupiającą. Przy patrzeniu w dal jest bardziej płaska.
Zakres akomodacji zmniejsza się z wiekiem. Soczewka staje się mniej elastyczna, co utrudnia ostre widzenie z bliska. Zjawisko to nazywa się starczowzrocznością i nie jest tym samym co dalekowzroczność wynikająca z budowy oka.
Krótkowzroczność
Krótkowzroczność jest wadą wzroku, w której obraz odległego przedmiotu powstaje przed siatkówką. Może wynikać ze zbyt dużej długości gałki ocznej albo zbyt silnej zdolności skupiającej układu optycznego.
Osoba krótkowzroczna dobrze widzi z bliska, natomiast odległe obiekty wydają się nieostre. Wadę koryguje się soczewkami rozpraszającymi o ujemnej zdolności skupiającej. Powodują one lekkie rozsunięcie promieni przed wejściem do oka, dzięki czemu obraz przesuwa się na siatkówkę.
Korekcję można uzyskać za pomocą okularów, soczewek kontaktowych albo wybranych zabiegów. Dokładną metodę dobiera specjalista na podstawie badania wzroku.
Dalekowzroczność
Dalekowzroczność występuje wtedy, gdy bez akomodacji obraz miałby powstać za siatkówką. Przyczyną może być zbyt krótka gałka oczna albo zbyt mała zdolność skupiająca układu.
Młode oko może częściowo kompensować wadę dzięki akomodacji, dlatego problemy bywają początkowo mniej widoczne. Szczególnie trudne może być jednak długotrwałe patrzenie z bliska.
Dalekowzroczność koryguje się soczewkami skupiającymi o dodatniej mocy. Wstępnie zbliżają one promienie do siebie, ułatwiając utworzenie obrazu na siatkówce.
Astygmatyzm
Astygmatyzm wynika z nierównomiernej krzywizny rogówki lub soczewki. Promienie biegnące w różnych płaszczyznach nie są skupiane w jednym punkcie, przez co obraz może być rozmyty albo zniekształcony.
Korekcja wymaga soczewek cylindrycznych lub torycznych o odpowiedniej osi. Astygmatyzm może współwystępować z krótkowzrocznością albo dalekowzrocznością.
Lupa
Lupa jest prostym przyrządem optycznym zbudowanym z soczewki skupiającej. Przedmiot umieszcza się między soczewką a ogniskiem. Powstaje wtedy obraz pozorny, prosty i powiększony.
Lupa nie powiększa fizycznie przedmiotu. Zwiększa kąt, pod jakim jego obraz jest widziany przez oko. Dzięki temu drobne szczegóły zajmują większy obszar siatkówki.
Powiększenie lupy zależy od ogniskowej. Im krótsza ogniskowa, tym większe możliwe powiększenie, ale zwykle mniejsze pole widzenia i krótsza wygodna odległość obserwacji.
Prawidłowe używanie lupy
Aby uzyskać ostry obraz, przedmiot powinien znajdować się bliżej soczewki niż ognisko. Użytkownik może trzymać lupę blisko oka i przesuwać przedmiot albo zmieniać odległość soczewki od obserwowanej powierzchni.
Silnie powiększająca lupa ma niewielką głębię ostrości. Oznacza to, że małe przesunięcie może spowodować utratę ostrego obrazu.
Mikroskop optyczny
Mikroskop optyczny służy do obserwowania bardzo małych obiektów. W podstawowej wersji składa się z obiektywu i okularu. Obiektyw tworzy rzeczywisty, odwrócony i powiększony obraz pośredni. Okular działa jak lupa i umożliwia oglądanie kolejnego obrazu pozornego.
Całkowite powiększenie mikroskopu jest związane z powiększeniem obiektywu i okularu. Samo zwiększanie powiększenia nie gwarantuje jednak większej ilości szczegółów. Kluczowa jest również zdolność rozdzielcza, ograniczona między innymi długością fali światła.
W mikroskopach stosuje się układy wielu soczewek, aby ograniczać wady optyczne. Ważne są także oświetlenie preparatu, kondensor, apertura i jakość wykonania elementów.
Obiektyw mikroskopowy
Obiektyw znajduje się blisko obserwowanego preparatu. Ma krótką ogniskową i odpowiada za utworzenie pierwszego powiększonego obrazu. Jego jakość w znacznym stopniu decyduje o rozdzielczości całego urządzenia.
W bardziej zaawansowanych mikroskopach wykorzystuje się obiektywy immersyjne. Przestrzeń między preparatem a obiektywem wypełnia się cieczą o odpowiednim współczynniku załamania, co zwiększa ilość światła docierającego do układu.
Luneta i teleskop
Luneta służy do obserwowania odległych obiektów. Jej obiektyw zbiera światło i tworzy obraz pośredni, a okular umożliwia obserwację pod większym kątem.
Teleskopy mogą wykorzystywać soczewki, zwierciadła albo kombinację obu rodzajów elementów. Teleskop refrakcyjny ma obiektyw soczewkowy, natomiast reflektor wykorzystuje zwierciadło wklęsłe.
Najważniejszą funkcją teleskopu nie jest wyłącznie powiększenie. Duża średnica obiektywu lub zwierciadła pozwala zebrać więcej światła, dzięki czemu można obserwować słabe obiekty astronomiczne.
Teleskop zwierciadlany
W teleskopie zwierciadlanym światło odbija się od dużego zwierciadła wklęsłego. Takie rozwiązanie eliminuje aberrację chromatyczną głównego elementu, ponieważ odbicie nie rozdziela barw w sposób typowy dla soczewki.
Duże teleskopy astronomiczne są zazwyczaj reflektorami. Zwierciadło można łatwiej podeprzeć od tyłu niż dużą soczewkę, która musi być utrzymywana przy krawędzi i przepuszczać światło przez całą objętość.
Lornetka
Lornetka składa się z dwóch podobnych układów optycznych przeznaczonych dla obu oczu. Każdy obejmuje obiektyw, system pryzmatów i okular.
Obiektyw tworzy odwrócony obraz. Pryzmaty zmieniają jego orientację oraz składają drogę optyczną, dzięki czemu urządzenie może być krótsze. Okular zapewnia odpowiednie powiększenie.
Obserwacja obuoczna zwiększa komfort i pomaga zachować wrażenie przestrzenności. Parametry lornetki podaje się zwykle jako powiększenie i średnicę obiektywu, na przykład 8 × 42.
Źrenica wyjściowa
Źrenica wyjściowa jest małym jasnym krążkiem widocznym za okularem. Jej średnica zależy od średnicy obiektywu oraz powiększenia.
Jeśli źrenica wyjściowa jest dobrze dopasowana do źrenicy oka, obserwator może wykorzystać większość światła zbieranego przez urządzenie. Ma to szczególne znaczenie przy słabym oświetleniu.
Aparat fotograficzny
Aparat fotograficzny wykorzystuje układ soczewek do tworzenia rzeczywistego obrazu na materiale światłoczułym albo matrycy elektronicznej. Obiektyw skupia promienie, a mechanizm ustawiania ostrości zmienia położenie soczewek lub całego zespołu.
Przysłona reguluje ilość światła i wpływa na głębię ostrości. Migawka kontroluje czas ekspozycji. Matryca rejestruje rozkład natężenia oraz barwy światła.
Podstawowy model aparatu można wyjaśnić za pomocą cienkiej soczewki, ale nowoczesny obiektyw składa się z wielu elementów. Ich zadaniem jest uzyskanie ostrego obrazu przy ograniczeniu zniekształceń i wad barwnych.
Ogniskowa obiektywu
Ogniskowa wpływa na kąt widzenia i skalę obrazu. Krótkie ogniskowe zapewniają szerokie pole widzenia, natomiast długie dają węższy kadr i większe odwzorowanie odległych obiektów.
Samo określenie „powiększenie” bywa w fotografii mylące. Efekt zależy również od rozmiaru matrycy, odległości od przedmiotu i sposobu prezentacji zdjęcia.
Ustawianie ostrości
Aby obraz powstał dokładnie na matrycy, trzeba dopasować wzajemne położenie obiektywu, przedmiotu i płaszczyzny rejestrującej. Przy fotografowaniu bliskich obiektów odległość obrazu od soczewki jest większa niż przy obiektach bardzo dalekich.
Autofokus analizuje kontrast, fazę albo dane z dodatkowych czujników, a następnie przesuwa odpowiednie elementy optyczne.
Projektor
Projektor tworzy powiększony, rzeczywisty obraz na ekranie. Oświetlony obraz źródłowy lub układ modulujący światło znajduje się w takim położeniu względem soczewki skupiającej, aby promienie utworzyły obraz w dużej odległości.
W projektorach cyfrowych obraz powstaje za pomocą matryc ciekłokrystalicznych, mikroluster albo innych elementów kontrolujących światło. Układ soczewek kieruje promienie na ekran.
Aby uzyskać jasny obraz, potrzebne jest silne źródło światła i wydajny układ optyczny. Jasność widziana na ekranie zależy również od jego rozmiaru, odbijalności, oświetlenia pomieszczenia i odległości projektora.
Peryskop
Peryskop umożliwia obserwowanie przestrzeni znajdującej się poza bezpośrednią linią widzenia. Najprostsza wersja składa się z dwóch równoległych zwierciadeł ustawionych pod kątem 45 stopni.
Górne lustro odbija światło w dół, a dolne kieruje je do oka. Zamiast luster można stosować pryzmaty wykorzystujące całkowite wewnętrzne odbicie.
Peryskopy są używane w okrętach podwodnych, pojazdach, systemach obserwacyjnych i prostych zabawkach edukacyjnych. Bardziej rozbudowane konstrukcje zawierają soczewki zwiększające pole widzenia i jakość obrazu.
Wady soczewek i układów optycznych
Idealna cienka soczewka jest modelem. Rzeczywiste soczewki nie skupiają wszystkich promieni w jednym punkcie. Występują w nich aberracje, czyli odchylenia od idealnego obrazu.
Aberracja sferyczna wynika z tego, że promienie biegnące daleko od osi mogą być skupiane w innym miejscu niż promienie przyosiowe. Aberracja chromatyczna pojawia się wskutek różnego załamania barw. Obraz może mieć kolorowe obwódki i mniejszą ostrość.
Inne wady obejmują komę, astygmatyzm układu, krzywiznę pola i dystorsję. Projektanci obiektywów ograniczają je za pomocą kilku soczewek wykonanych z różnych materiałów i mających odpowiednie kształty.
Aberracja chromatyczna
Aberracja chromatyczna jest konsekwencją dyspersji. Soczewka ma nieco inną ogniskową dla czerwieni niż dla fioletu. Nie wszystkie barwy tworzą więc obraz w tej samej płaszczyźnie.
W prostych soczewkach wada może być wyraźna. Ogranicza się ją za pomocą układów achromatycznych, łączących elementy o różnej dyspersji. Zwierciadła nie wykazują tego rodzaju aberracji, ponieważ kierunek odbicia nie zależy w taki sposób od barwy.
Aberracja sferyczna
Powierzchnie sferyczne są łatwiejsze do wykonania, ale nie zapewniają idealnego skupienia wszystkich promieni. Promienie brzegowe mogą przecinać oś bliżej elementu niż promienie przyosiowe.
Zmniejszenie apertury ogranicza tę wadę, ale jednocześnie redukuje ilość światła. Można też stosować powierzchnie asferyczne albo odpowiednio projektowane zestawy soczewek.
Optyka paraosiowa
Optyka paraosiowa jest przybliżeniem dotyczącym promieni biegnących blisko osi optycznej i tworzących z nią niewielkie kąty. W takich warunkach zależności trygonometryczne można uprościć, a równania soczewek i zwierciadeł dają dobre wyniki.
Wiele podstawowych wzorów optyki geometrycznej zakłada właśnie warunki paraosiowe. Jeśli promienie biegną daleko od osi lub element ma bardzo szeroką aperturę, błędy przybliżenia rosną.
Model paraosiowy jest niezwykle ważny w projektowaniu wstępnym. Pozwala szybko określić ogniskowe, położenia obrazów i powiększenia, zanim zastosuje się bardziej zaawansowane metody numeryczne.
Zasada Fermata
Zasada Fermata mówi, że światło między dwoma punktami porusza się drogą, dla której czas przejścia jest stacjonarny, najczęściej najmniejszy w porównaniu z pobliskimi drogami.
Z zasady tej można wyprowadzić prawo odbicia oraz prawo załamania. Pokazuje ona, że pozornie odrębne reguły optyki mają wspólne głębsze źródło.
W jednorodnym ośrodku najkrótszą czasowo drogą jest linia prosta. Przy przejściu przez granicę ośrodków światło może wybrać geometrycznie dłuższy tor, jeśli część drogi pokonuje w obszarze, w którym porusza się szybciej.
Analogiczne zadanie ratownika
Zasadę można zilustrować przykładem ratownika biegnącego po plaży i płynącego w wodzie do tonącej osoby. Jeśli biegnie szybciej, niż pływa, najkrótsza czasowo trasa nie musi być linią prostą.
Ratownik może przebiec dłuższy odcinek po lądzie, aby skrócić wolniejszą część drogi w wodzie. Światło podobnie zmienia kierunek na granicy ośrodków o różnych prędkościach rozchodzenia.
Optyka geometryczna a optyka falowa
Optyka geometryczna i falowa opisują te same zjawiska na różnych poziomach. Model geometryczny skupia się na promieniach, natomiast falowy analizuje czoła fal, fazę, długość fali, interferencję i dyfrakcję.
Optyka geometryczna jest skuteczna, gdy elementy układu są znacznie większe od długości fali. Jeśli światło przechodzi przez bardzo mały otwór, napotyka cienką szczelinę albo tworzy układ prążków interferencyjnych, konieczny jest opis falowy.
Nie oznacza to, że jeden model jest prawdziwy, a drugi fałszywy. Optyka geometryczna jest przybliżeniem wynikającym z teorii falowej w określonych warunkach.
Granice optyki geometrycznej
Model promienia nie wyjaśnia między innymi:
- ugięcia światła na małych przeszkodach;
- interferencji wiązek;
- polaryzacji;
- ograniczonej zdolności rozdzielczej urządzeń;
- części efektów związanych z cienkimi warstwami.
Świadomość tych granic jest ważna. Pozwala korzystać z modelu tam, gdzie jest użyteczny, i przechodzić do bardziej zaawansowanego opisu, gdy staje się niewystarczający.
Optyka geometryczna a teoria kwantowa
W teorii kwantowej światło jest opisywane w kategoriach fotonów. Energia promieniowania jest przekazywana w określonych porcjach, a jego zachowanie może ujawniać zarówno właściwości falowe, jak i cząstkowe.
Optyka geometryczna nie analizuje pojedynczych fotonów. W wielu układach można jednak traktować ich średnie trajektorie jako promienie. Dlatego klasyczny model nadal działa w aparatach, teleskopach i systemach oświetleniowych.
Nowoczesne technologie, takie jak detektory pojedynczych fotonów, komunikacja kwantowa i część metod obrazowania, wymagają szerszej teorii. Nie zmienia to praktycznej wartości podstawowych praw odbicia i załamania.
Optyka geometryczna w życiu codziennym
Zjawiska optyczne towarzyszą człowiekowi niemal bez przerwy. Każde spojrzenie w lustro wykorzystuje prawo odbicia. Widok przedmiotów pod wodą wiąże się z załamaniem, a okulary korygują bieg promieni przed ich wejściem do oka.
Kamery telefonów, okulary przeciwsłoneczne, reflektory samochodowe, światłowody, lornetki, lupy i projektory działają dzięki kontrolowaniu światła. Nawet rozmieszczenie luster w sklepie albo na skrzyżowaniu jest praktycznym zastosowaniem wiedzy o tworzeniu obrazów.
Optyka geometryczna łączy teorię fizyczną z codziennym doświadczeniem, dlatego jest jednym z najbardziej intuicyjnych działów nauki.
Miraż
Miraż powstaje w atmosferze, gdy współczynnik załamania powietrza zmienia się wraz z wysokością. Dzieje się tak wskutek różnic temperatury, a więc także gęstości warstw powietrza.
Nad rozgrzaną drogą dolne warstwy powietrza są cieplejsze. Promienie biegną po zakrzywionych torach i mogą dotrzeć do obserwatora tak, jakby pochodziły od powierzchni jezdni. Mózg interpretuje je jako odbicie nieba, co przypomina kałużę.
Choć tory promieni są zakrzywione, zjawisko nadal można analizować w ramach optyki geometrycznej, traktując atmosferę jako ośrodek o stopniowo zmieniającym się współczynniku załamania.
Optyka atmosferyczna
Atmosfera wywołuje wiele efektów związanych z załamaniem i rozpraszaniem światła. Zachód Słońca obserwujemy nieco później, niż wynikałoby to z geometrycznego położenia tarczy, ponieważ promienie uginają się w warstwach powietrza.
Gwiazdy blisko horyzontu również wydają się znajdować wyżej, niż są w rzeczywistości. Zmiany temperatury i ruch powietrza prowadzą do migotania gwiazd, ponieważ światło przechodzi przez obszary o zmiennych właściwościach.
Nie wszystkie zjawiska atmosferyczne dają się w pełni opisać samą optyką geometryczną. Barwa nieba i czerwone zachody Słońca wymagają analizy rozpraszania zależnego od długości fali.
Fotometria a optyka geometryczna
Fotometria zajmuje się pomiarem światła z uwzględnieniem czułości ludzkiego oka. Obejmuje takie wielkości jak strumień świetlny, światłość, natężenie oświetlenia i luminancja.
Choć fotometria jest odrębnym obszarem, łączy się z optyką geometryczną. Układ promieni decyduje o tym, ile światła trafia na powierzchnię, w jakim kierunku się rozchodzi i jak jest skupiane.
Projektowanie oświetlenia wymaga zarówno znajomości geometrii wiązek, jak i właściwego opisu ilości światła. Samo skierowanie lampy nie wystarcza, jeśli nie uwzględni się rozkładu natężenia i odbicia od powierzchni.
Prawo odwrotności kwadratu
Dla punktowego źródła emitującego równomiernie we wszystkich kierunkach natężenie oświetlenia maleje w przybliżeniu odwrotnie proporcjonalnie do kwadratu odległości.
Dwukrotne zwiększenie odległości powoduje rozłożenie tej samej energii na powierzchni cztery razy większej. Oświetlenie staje się więc czterokrotnie słabsze. Przy trzykrotnie większej odległości spada dziewięciokrotnie.
W rzeczywistych warunkach wynik zależy także od kierunkowości źródła, obecności soczewek, odbłyśników i przeszkód.
Lasery w ujęciu optyki geometrycznej
Laser emituje wiązkę o małej rozbieżności i dużym stopniu uporządkowania. W wielu zadaniach można ją traktować jako wąski promień albo wiązkę równoległą.
Wskaźniki laserowe, dalmierze, skanery kodów, urządzenia medyczne i systemy pomiarowe wykorzystują możliwość precyzyjnego kierowania światła. Zwierciadła i soczewki kontrolują tor, szerokość oraz ogniskowanie wiązki.
Pełne wyjaśnienie działania lasera wymaga fizyki kwantowej i optyki falowej. Optyka geometryczna dobrze opisuje jednak bieg wiązki po opuszczeniu rezonatora i przejściu przez układ.
Bezpieczeństwo światła laserowego
Skupiona wiązka może dostarczać dużą energię do niewielkiego obszaru siatkówki. Dlatego nie należy patrzeć bezpośrednio w laser ani kierować go w stronę ludzi, zwierząt, pojazdów czy statków powietrznych.
Nawet laser o pozornie niewielkiej mocy może być niebezpieczny dla wzroku, szczególnie po przejściu przez soczewkę skupiającą. Bezpieczne korzystanie wymaga przestrzegania klasy urządzenia i instrukcji producenta.
Zastosowanie optyki geometrycznej w medycynie
W medycynie układy optyczne służą do diagnozowania, obrazowania i prowadzenia zabiegów. Endoskopy wykorzystują światłowody albo miniaturowe kamery, aby przekazywać obraz z wnętrza ciała.
Mikroskopy umożliwiają analizę tkanek, komórek i mikroorganizmów. Oftalmoskopy pomagają obserwować wnętrze oka, a lampy szczelinowe tworzą odpowiednio ukształtowaną wiązkę do badania jego przednich struktur.
Optyka jest też podstawą wielu zabiegów laserowych. Choć działanie samego lasera wymaga szerszego opisu, kontrolowanie i ogniskowanie wiązki opiera się na soczewkach oraz zwierciadłach.
Okulistyka i optometria
Dobór korekcji wymaga oceny sposobu, w jaki oko skupia światło. Specjalista określa potrzebną moc soczewek, bada ostrość widzenia i może analizować astygmatyzm.
Optyka geometryczna pozwala zrozumieć, dlaczego soczewka dodatnia pomaga w jednym rodzaju wady, a ujemna w innym. Rzeczywista diagnostyka jest jednak bardziej złożona i nie powinna opierać się na samodzielnych obliczeniach.
Optyka geometryczna w telekomunikacji
Nowoczesna telekomunikacja w dużym stopniu wykorzystuje światłowody. Dane są kodowane w impulsach świetlnych, które przemieszczają się przez włókna dzięki odpowiedniej strukturze i zjawisku prowadzenia światła.
System obejmuje źródła promieniowania, modulatory, złącza, rozdzielacze, wzmacniacze i detektory. Soczewki pomagają wprowadzać światło do cienkiego rdzenia oraz odbierać je na końcu.
Podstawowy model można przedstawić za pomocą całkowitego wewnętrznego odbicia. Dokładny opis współczesnego światłowodu wymaga jednak teorii modów falowych i właściwości materiałowych.
Zastosowanie optyki w motoryzacji
Samochody wykorzystują wiele elementów optycznych. Reflektory kształtują wiązkę oświetlającą drogę bez nadmiernego oślepiania innych kierowców. Lusterka zapewniają obserwację otoczenia, a kamery i czujniki wspomagają parkowanie oraz systemy bezpieczeństwa.
W tradycyjnych reflektorach stosowano zwierciadła paraboliczne i źródła umieszczone w odpowiednim punkcie. Nowoczesne konstrukcje wykorzystują soczewki, diody LED, układy segmentowe i adaptacyjne sterowanie.
Optyka geometryczna pomaga projektować rozkład promieni. Trzeba również uwzględniać wymagania prawne, właściwości źródła, nagrzewanie oraz widzenie człowieka w różnych warunkach.
Lusterka samochodowe
Lusterko wewnętrzne jest zwykle zbliżone do zwierciadła płaskiego, co ułatwia ocenę wielkości i odległości pojazdów. Lusterka boczne mogą mieć powierzchnię wypukłą, aby zwiększyć pole widzenia.
Niektóre zwierciadła mają część asferyczną, której krzywizna zmienia się ku krawędzi. Pozwala to ograniczać martwe pole, ale powoduje nierównomierne zniekształcenie obrazu.
Optyka w architekturze i projektowaniu wnętrz
Lustra mogą optycznie powiększać pomieszczenia, kierować światło do ciemniejszych obszarów i tworzyć wrażenie symetrii. Ich rozmieszczenie powinno uwzględniać odbijane widoki, położenie źródeł oraz możliwość powstawania olśnień.
Przeszklenia zmieniają kierunek części światła i odbijają otoczenie. W zależności od kąta obserwacji szyba może wyglądać niemal przezroczyście albo działać jak lustro.
Projektanci oświetlenia stosują odbłyśniki, dyfuzory i soczewki, aby uzyskać określony kształt wiązki. Optyka geometryczna pomaga przewidywać, gdzie znajdą się jasne i ciemne obszary.
Doświadczenia z optyki geometrycznej
Podstawowe zjawiska można badać za pomocą prostych doświadczeń. Do obserwacji prostoliniowego rozchodzenia światła wystarczą kartki z małymi otworami ustawione jedna za drugą. Światło przechodzi tylko wtedy, gdy otwory leżą na jednej prostej.
Prawo odbicia można sprawdzić za pomocą płaskiego lustra, kartki, kątomierza i wąskiej wiązki. Zaznaczenie promienia padającego, normalnej oraz promienia odbitego pozwala porównać kąty.
Załamanie łatwo zauważyć, wkładając ołówek do szklanki z wodą. Doświadczenia powinny być wykonywane z zachowaniem bezpieczeństwa, zwłaszcza przy użyciu laserów, intensywnych źródeł i skupianiu światła.
Doświadczenie ze skupianiem światła
Soczewkę skupiającą można skierować na odległy jasny obiekt i ustawić za nią biały ekran. Przesuwając ekran, można znaleźć położenie ostrego, odwróconego obrazu.
Nie wolno kierować soczewki na Słońce i patrzeć przez nią ani skupiać promieni na łatwopalnym materiale. Skoncentrowane światło słoneczne może uszkodzić wzrok i wywołać pożar.
Jak rozwiązywać zadania z optyki geometrycznej
Rozwiązanie zadania warto rozpocząć od dokładnego określenia elementu optycznego. Trzeba ustalić, czy jest to zwierciadło płaskie, wklęsłe, wypukłe, soczewka skupiająca czy rozpraszająca.
Następnie należy wypisać dane, ujednolicić jednostki i ustalić konwencję znaków. Przy zadaniach graficznych warto narysować oś, element optyczny, ogniska, przedmiot i promienie charakterystyczne.
Wynik należy zinterpretować. Trzeba odpowiedzieć nie tylko, gdzie znajduje się obraz, ale również określić jego rodzaj, orientację oraz wielkość.
Najważniejsze etapy rozwiązania
Praktyczny schemat obejmuje:
- rozpoznanie rodzaju układu;
- zapisanie danych i szukanej wielkości;
- wykonanie rysunku pomocniczego;
- wybór odpowiedniego prawa lub równania;
- przeliczenie jednostek;
- obliczenie wyniku;
- interpretację obrazu.
Rysunek nie musi być idealnie wykonany w skali, ale powinien zachowywać logiczne położenie elementów. Pozwala szybko wykryć wynik sprzeczny z zasadami.
Najczęstsze błędy w optyce geometrycznej
Jednym z najczęstszych błędów jest mierzenie kąta padania względem powierzchni zamiast normalnej. Prowadzi to do niepoprawnego zastosowania prawa odbicia i załamania.
Inny problem to pomieszanie obrazów rzeczywistych z pozornymi. Obraz rzeczywisty można otrzymać na ekranie, a pozornego nie. Nie oznacza to jednak, że obraz pozorny jest nierzeczywisty w potocznym sensie — może być doskonale widoczny dla obserwatora.
Uczniowie mylą też zwierciadło wklęsłe z wypukłym oraz soczewkę skupiającą z rozpraszającą. Pomaga zapamiętanie, że zwierciadło wklęsłe i soczewka skupiająca mogą zbierać wiązkę równoległą w rzeczywistym ognisku.
Błędy na rysunkach
Promienie powinny wychodzić z jednego punktu przedmiotu, najczęściej z wierzchołka strzałki. Punkt przecięcia odpowiada obrazowi właśnie tego punktu.
W przypadku obrazu pozornego należy wyraźnie odróżnić rzeczywiste promienie od ich przedłużeń. Zwykle przedłużenia rysuje się linią przerywaną.
Nie należy również zakładać, że promień po przejściu przez środek każdej rzeczywistej soczewki zawsze biegnie idealnie bez zmiany kierunku. Jest to reguła modelu cienkiej soczewki.
Jak nauczyć się optyki geometrycznej
Najskuteczniejsza nauka łączy teorię, rysunki, doświadczenia i zadania obliczeniowe. Samo zapamiętanie wzorów nie pozwala dobrze zrozumieć powstawania obrazów. Trzeba wiedzieć, co fizycznie oznaczają poszczególne wielkości.
Warto najpierw opanować prawo odbicia i załamania, a następnie przejść do zwierciadeł i soczewek. Konstrukcje promieni pomagają zbudować intuicję, która później ułatwia interpretowanie wyników równań.
Dobrym ćwiczeniem jest przewidywanie obrazu przed rozpoczęciem obliczeń. Jeśli przedmiot znajduje się między ogniskiem a soczewką skupiającą, należy oczekiwać obrazu pozornego i powiększonego. Wynik wskazujący obraz rzeczywisty powinien skłonić do sprawdzenia znaków.
Rola rysunków
Optyka geometryczna jest wyjątkowo wizualnym działem fizyki. Poprawny rysunek często zawiera znaczną część rozwiązania.
Warto używać linijki, zaznaczać normalne, podpisywać ogniska i wyraźnie odróżniać promienie od ich przedłużeń. Czytelność konstrukcji pomaga uniknąć pomyłek.
Optyka geometryczna w szkole
W programie szkolnym optyka geometryczna obejmuje zazwyczaj prostoliniowe rozchodzenie się światła, cień, odbicie, załamanie, zwierciadła, soczewki, konstrukcję obrazów i podstawowe przyrządy optyczne.
Temat łączy geometrię z fizyką. Uczeń wykorzystuje proste, kąty, podobieństwo trójkątów, proporcje i równania. Dzięki temu widzi praktyczne zastosowanie wcześniejszych umiejętności matematycznych.
Optyka jest także dobrym przykładem działania modeli. Promienie świetlne nie są pełnym opisem światła, ale pozwalają rozwiązać szeroką klasę problemów.
Co warto zapamiętać
Najważniejsze zasady optyki geometrycznej to:
- światło w jednorodnym ośrodku biegnie prostoliniowo;
- kąt odbicia jest równy kątowi padania;
- przy zmianie ośrodka promień może ulec załamaniu;
- soczewki i zwierciadła mogą skupiać lub rozpraszać światło;
- obraz rzeczywisty powstaje w miejscu przecięcia promieni;
- obraz pozorny znajduje się w punkcie przecięcia ich przedłużeń.
Znajomość tych reguł stanowi podstawę większości dalszych zagadnień.
Znaczenie optyki geometrycznej w nauce i technice
Optyka geometryczna odegrała ogromną rolę w rozwoju astronomii, mikroskopii, fotografii, medycyny i telekomunikacji. Udoskonalenie soczewek pozwoliło obserwować mikroorganizmy oraz odległe ciała niebieskie. Konstrukcja aparatów umożliwiła trwałe rejestrowanie obrazów.
Współczesne systemy optyczne są projektowane za pomocą komputerów i zaawansowanych modeli, ale podstawowe pojęcia pozostają takie same. Konstruktor nadal analizuje ogniskowe, apertury, kąty, pola widzenia i położenia obrazów.
Optyka geometryczna jest fundamentem inżynierii optycznej, nawet jeśli na dalszym etapie trzeba uwzględnić dyfrakcję, polaryzację, własności materiałów oraz efekty kwantowe.
Rozwój aparatury naukowej
Teleskopy umożliwiły odkrywanie planet, galaktyk i odległych struktur kosmicznych. Mikroskopy przyczyniły się do rozwoju biologii komórkowej i medycyny. Spektrometry pozwoliły analizować skład substancji i gwiazd.
Każde z tych urządzeń wymaga odpowiedniego prowadzenia światła. Dlatego wiedza o odbiciu, załamaniu i tworzeniu obrazów pozostaje kluczowa dla badań naukowych.
Historia optyki geometrycznej
Zjawiska związane ze światłem interesowały ludzi od starożytności. Badano działanie luster, widzenie, powstawanie cieni i zachowanie promieni na granicy ośrodków. Przez długi czas dyskutowano, czy widzenie zachodzi dzięki promieniom wychodzącym z oczu, czy światłu docierającemu do nich z przedmiotów.
Ważny rozwój nastąpił dzięki badaniom geometrii promieni, doświadczeniom z załamaniem oraz konstrukcji przyrządów optycznych. Postęp techniczny w obróbce szkła umożliwił budowę coraz lepszych soczewek.
Z czasem odkrycia dotyczące interferencji, dyfrakcji, elektromagnetyzmu i kwantów rozszerzyły obraz światła. Optyka geometryczna nie została jednak odrzucona. Stała się dobrze określonym przybliżeniem w ramach szerszej teorii.
Od lustra do teleskopu
Najprostsze zwierciadła wykonywano z polerowanego metalu. Rozwój szklarstwa umożliwił produkcję luster szklanych z warstwą odbijającą oraz precyzyjnych soczewek.
Połączenie kilku elementów doprowadziło do powstania lunet i mikroskopów. Udoskonalanie ich konstrukcji wymagało coraz lepszego rozumienia ogniskowania, powiększenia oraz wad obrazu.
Optyka geometryczna a nowoczesne technologie
Choć jej podstawowe prawa są znane od dawna, optyka geometryczna nadal uczestniczy w rozwoju nowych technologii. Układy kamer w samochodach autonomicznych, okulary rozszerzonej rzeczywistości, skanery trójwymiarowe i projektory miniaturowe wymagają precyzyjnego sterowania promieniami.
W rzeczywistości rozszerzonej obraz cyfrowy musi zostać skierowany do oka tak, aby użytkownik widział go nałożonego na rzeczywiste otoczenie. Stosuje się do tego falowody, pryzmaty, zwierciadła i soczewki.
W systemach obrazowania komputerowego geometria promieni jest również używana do rekonstrukcji położenia obiektów, kalibracji kamer oraz symulowania realistycznego oświetlenia.
Śledzenie promieni w grafice komputerowej
Ray tracing, czyli śledzenie promieni, jest metodą tworzenia obrazów komputerowych inspirowaną optyką geometryczną. Program analizuje promienie biegnące od kamery przez piksele obrazu i sprawdza ich przecięcia z obiektami w wirtualnej scenie.
Następnie oblicza odbicia, załamania, cienie i wpływ źródeł światła. Pozwala to uzyskać realistyczne obrazy szkła, luster i błyszczących powierzchni.
W rzeczywistości światło biegnie od źródeł do obserwatora, ale śledzenie promieni od kamery jest obliczeniowo wygodniejsze, ponieważ analizuje tylko drogi mające wpływ na gotowy obraz.
Optyka geometryczna jako narzędzie rozumienia światła
Największą siłą optyki geometrycznej jest prostota. Za pomocą linii, kątów i kilku praw można wyjaśnić działanie bardzo wielu urządzeń. Model pomaga zrozumieć, dlaczego lustro tworzy obraz pozorny, soczewka skupia światło, a przedmiot pod wodą wygląda na przesunięty.
Prostota nie oznacza powierzchowności. Poprawne stosowanie modelu wymaga precyzji, rozumienia geometrii i umiejętności interpretacji. Trzeba wiedzieć, kiedy promienie przecinają się rzeczywiście, a kiedy tylko pozornie, oraz kiedy przybliżenie cienkiej soczewki jest wystarczające.
Optyka geometryczna uczy również ważnej zasady naukowej: jeden model nie musi opisywać wszystkiego, aby był wartościowy. Może być niezwykle skuteczny w określonym zakresie i ustępować dokładniejszej teorii poza nim.
Optyka geometryczna jako fundament wiedzy o urządzeniach optycznych

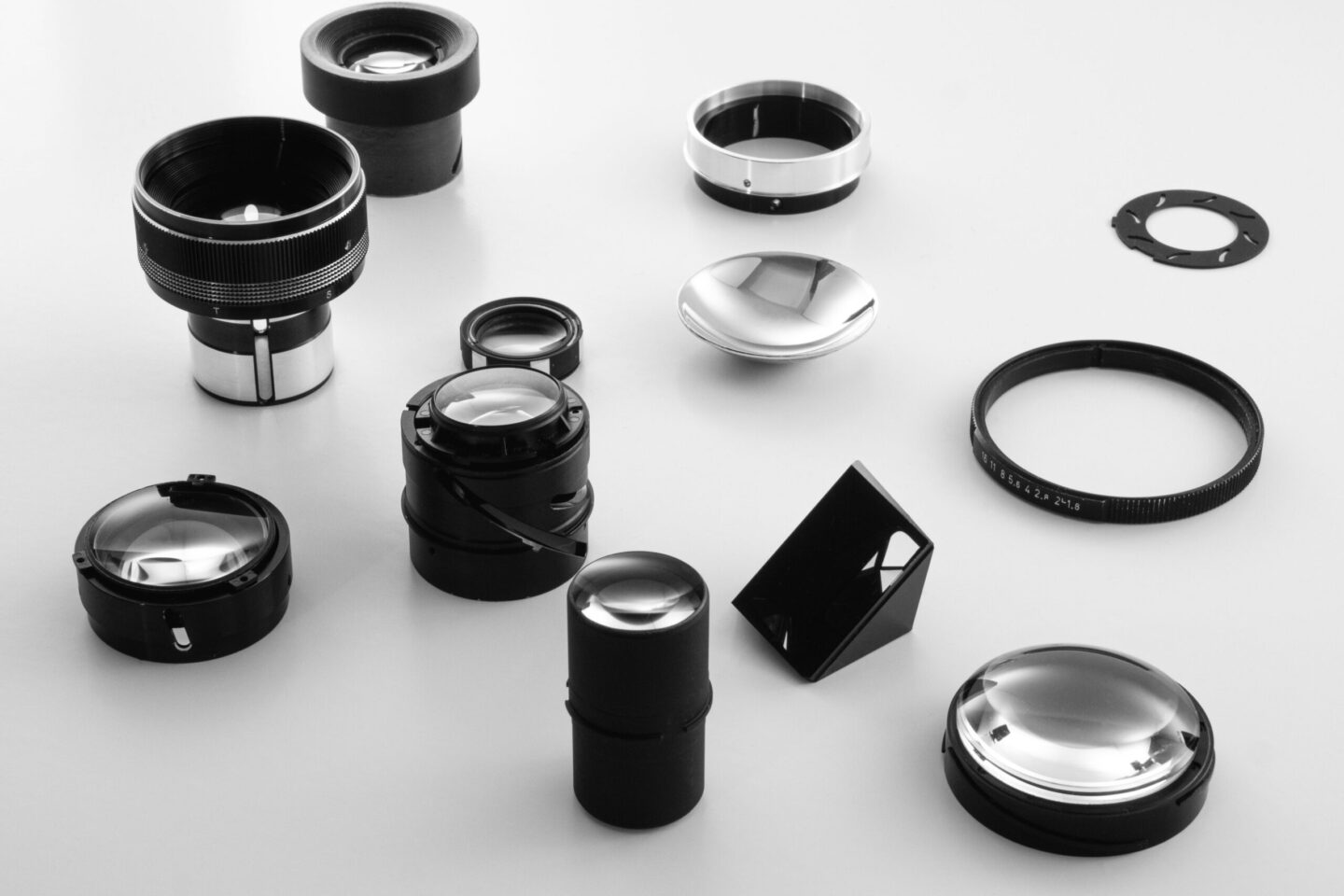

Zwierciadła, soczewki, pryzmaty i światłowody nie są przypadkowymi elementami. Każdy z nich kontroluje światło zgodnie z określonymi prawami. Ich odpowiednie zestawienie pozwala tworzyć urządzenia powiększające, rejestrujące, przesyłające i analizujące obrazy.
Lupa wykorzystuje pojedynczą soczewkę skupiającą. Mikroskop łączy obiektyw z okularem. Teleskop zbiera światło od bardzo odległych obiektów. Aparat tworzy rzeczywisty obraz na matrycy, a projektor odwraca ten proces, przenosząc mały obraz na duży ekran.
Zrozumienie tych urządzeń staje się znacznie łatwiejsze, gdy zna się podstawowe tory promieni. Zamiast zapamiętywać działanie każdego przyrządu osobno, można wyprowadzać jego funkcję z praw odbicia i załamania.
Optyka geometryczna w praktycznym poznawaniu świata
Świat jest widzialny dzięki temu, że promienie docierają do oka. Część pochodzi bezpośrednio ze źródeł, a część została odbita, załamana lub rozproszona przez otoczenie. Każdy widziany obraz jest wynikiem skomplikowanej drogi światła.
Optyka geometryczna porządkuje tę drogę, zastępując złożone pole elektromagnetyczne czytelnym układem promieni. Pozwala przewidywać, co zobaczy obserwator, gdzie pojawi się obraz i jak można zmienić jego wielkość.
To sprawia, że jest nie tylko działem fizyki, lecz także praktycznym językiem opisywania widzenia. Łączy matematykę, nauki przyrodnicze, technologię i codzienne doświadczenia.
Optyka geometryczna jako trwały model fizyczny
Rozwój fizyki pokazał, że światło ma znacznie bardziej złożoną naturę niż sugeruje prosty model promienia. Może interferować, uginać się, podlegać polaryzacji i zachowywać jak strumień kwantów. Mimo to optyka geometryczna pozostaje niezastąpiona.
Jej prawa są wykorzystywane zarówno w szkolnym doświadczeniu z lustrem, jak i w projektowaniu profesjonalnych obiektywów, teleskopów, urządzeń medycznych czy systemów komunikacji. Dzieje się tak dlatego, że w odpowiednich warunkach promień świetlny jest bardzo dobrym przybliżeniem rzeczywistego zachowania światła.
Najważniejsze jest świadome korzystanie z modelu. Trzeba znać jego zasady, możliwości i ograniczenia. Wtedy optyka geometryczna staje się nie zbiorem wzorów do zapamiętania, ale spójnym sposobem rozumienia światła.
Optyka geometryczna wyjaśnia, w jaki sposób światło tworzy obrazy i jak człowiek może kontrolować jego drogę. Dzięki niej można projektować urządzenia poszerzające granice widzenia — od lupy umożliwiającej oglądanie drobnego tekstu po teleskopy obserwujące obiekty oddalone o niewyobrażalne odległości. Jest jednym z najlepszych przykładów tego, jak proste prawa geometryczne mogą prowadzić do rozwiązań mających ogromne znaczenie dla nauki, techniki i codziennego życia.
